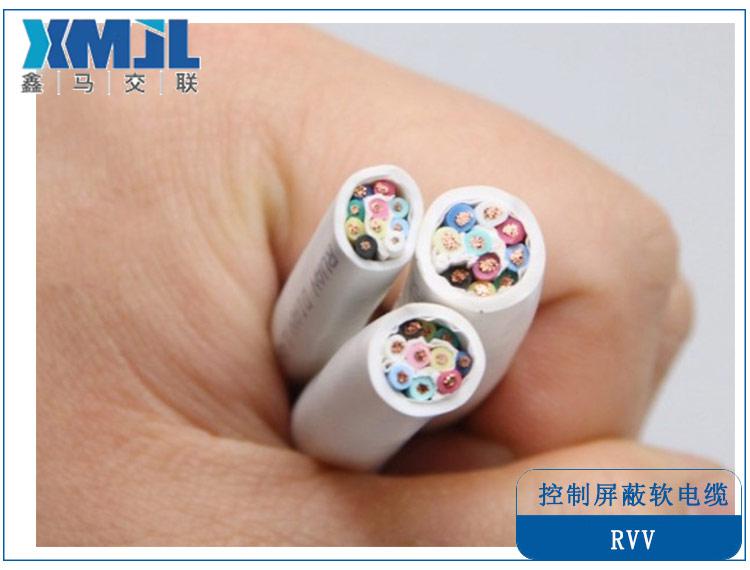

RVV電纜

 RVV電線全稱銅芯聚氯乙烯絕緣聚氯乙烯護套軟電線，又稱輕型聚氯乙烯護套軟線,俗稱軟護套線，是護套線的一種。主要應用于電器、儀表和電子設備及自動化裝置用電源線、控制線及信號傳輸線，具體可用于防盜報警系統、樓宇對講系統等。

 字母所代含義

 字母R代表軟線

 字母V代表絕緣體聚氯乙烯（PVC）

 rvv電線是弱電系統最常用的線纜，其芯線根數不定，兩根或以上，外面有PVC護套，芯線之間的排列沒有特別要求。

 護套的作用

 比如：rvv2*0.5就是2根0.5平方毫米的線外加一層外護套，護套的作用是

 1、保護電纜內護層不受機械損傷和化學腐蝕；

 2、增強線纜機械強度 。

 檢驗要求

 RVV是指多股銅芯軟線,外觀看線上的標識,皮層和線芯的比擬厚度.皮層一般是聚氯材料.銅芯是19股絞合.規格一般有1,1.5,2.5平方毫米.在看線的長度(一圈為100米),國標線95-100米,非標線90米左右。

 電纜線的應用

 RVV電纜線主要用于中、輕型移動電器、儀表儀器、家用電器、動力照明等柔性使用場所，可傳輸控制信號，也可傳輸動力信號，也適合敷設在橋架和軟管中。同時，本產品在獲得了CCC及CE標志的認證，符合HD（歐盟統一協調標準）的要求，不僅可以適用于中國市場，也適用于歐洲市場。按HD標準此電纜型號為H05VV-F。

 規格線芯數

 2×0.50、3×0.50、4×0.50、5×0.50、6×0.50、7×0.50、8×0.50、10×0.50、12×0.50、18×0.50、25×0.50、36×0.50。

 2×0.75、3×0.75、4×0.75、5×0.75、6×0.75、7×0.75、8×0.75、10×0.75、12×0.75、18×0.75、25×0.75、36×0.75。

 2×1.0、3×1.0、4×1.0、5×1.0、6×1.0、7×1.0、8×1.0、10×1.0、12×1.0、18×1.0、25×1.0、36×1.0。

 2×1.5、3×1.5、4×1.5、5×1.5、6×1.5、7×1.5、8×1.5、10×1.5、12×1.5、18×1.5、25×1.5、36×1.5。

 2×2.5、3×2.5、4×2.5、5×2.5、6×2.5、7×2.5、8×2.5、10×2.5、12×2.5、18×2.5、25×2.5、36×2.5。

 2×4.0、3×4.0、4×4.0、5×4.0、7×4.0。

 2×6.0、3×6.0、4×6.0、5×6.0、7×6.0。

 2×10.0、3×10.0、4×10.0、5×10.0。

 3×16.0、4×16.0、5×16.0。

 4×25.0、5×25.0。

 4×36.0、5×36.0。

 注釋：

 ①另有更大額定電壓450/750V、600/1000V RVV電纜線。

 ②另有更多芯線顏色。

 ③另有其他專用場所使用RVV電纜線產品（耐高低溫、耐腐蝕、耐切削等性能）。

 ④CCC目錄外產品型號為RVV，無CCC認證。

 技術參數

 一、rvvp電纜使用特征

 執行標準 JB8734.5-2016

 額定電壓： 300/300V、450/750V、600/1000V

 額定溫度： AVP-90、RVP-90型90℃，其它型號70℃ 特點說明

 使用溫度（℃): -40～+60

 相對溫度:40℃時達98%

 安裝敷設溫度不低如: -15℃

 充許小彎曲半徑:室內不小于5倍,室外10倍

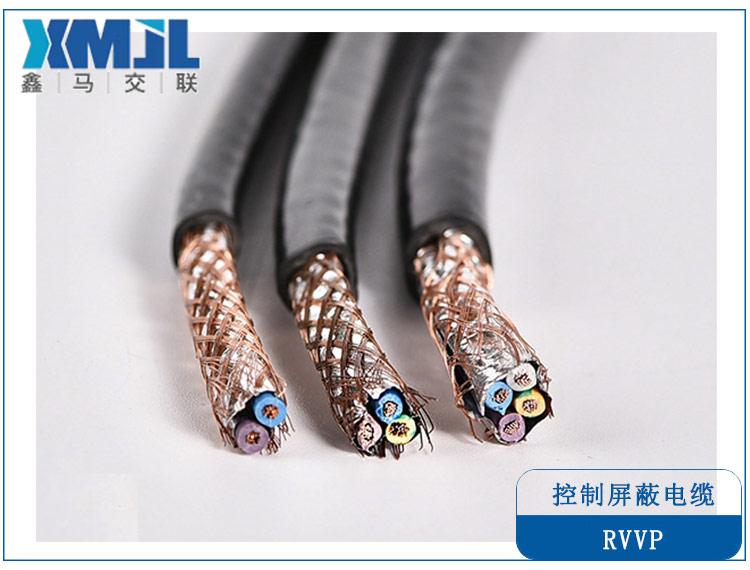

 二、 rvvp電纜結構：

 1、導體：鍍錫銅絲線芯

 2、絕緣：聚氯乙烯絕緣

 3、屏蔽層：薄膜繞包/鍍錫銅絲編織網屏蔽

 4、護套：聚氯乙烯護套，可按需求做成阻燃、低煙無鹵、耐火多種

 三、 rvvp電纜型號及根數

 導體芯數：2-24芯 導體芯數：2-24芯

 常用線芯線徑為：0.12平方，0.2平方，0.3平方，0.4平方，0.5平方，1.0平方，1.5平方等。

 2×0.50、3×0.50、4×0.50、5×0.50、6×0.50、7×0.50、8×0.50、10×0.50、12×0.50、18×0.50、25×0.50、36×0.50

 2×0.75、3×0.75、4×0.75、5×0.75、6×0.75、7×0.75、8×0.75、10×0.75、12×0.75、18×0.75、25×0.75、36×0.75

 2×1.0、3×1.0、4×1.0、5×1.0、6×1.0、7×1.0、8×1.0、10×1.0、12×1.0、18×1.0、25×1.0、36×1.0

 2×1.5、3×1.5、4×1.5、5×1.5、6×1.5、7×1.5、8×1.5、10×1.5、12×1.5、18×1.5、25×1.5、36×1.5

 2×2.5、3×2.5、4×2.5、5×2.5、6×2.5、7×2.5、8×2.5、10×2.5、12×2.5、18×2.5、25×2.5、36×2.5

 2×4.0、3×4.0、4×4.0、5×4.0、7×4.0

 2×6.0、3×6.0、4×6.0、5×6.0、7×6.0

 2×10.0、3×10.0、4×10.0、5×10.0

 3×16.0、4×16.0、5×16.0

 4×25.0、5×25.0

 4×36.0、5×36.0

 四、其他R系列電纜規格型號

 型號 額定電壓V 芯數 標稱截面 mm2

 RV 300/500 1

 0.5-95

 ZR-RV 300/500 1 0.5-95

 RVV 300/500 2-60

 0.3-10

 RVVP 300/500 2-60 0.3-0.25

 RVS 300/500

 2 0.5-6.0

 ZR-RVS 300/500 2 0.5-6.0

 RVSP 300/500 2 0.5-6

 ZR-RVSP 300/500 2 0.5-6

 五、 rvvp電纜擴展型號

 RVVP 銅芯聚氯乙烯絕緣和護套編織屏蔽軟電纜

 RVVP2 銅芯聚氯乙烯絕緣和護套銅帶屏蔽軟電纜

 RVVP3 銅芯聚氯乙烯絕緣和護套鋁塑復合帶屏蔽軟電纜

 RVVP-22 銅芯聚氯乙烯絕緣和護套編織屏蔽鋼帶鎧裝軟電纜

 RVVP2-22 銅芯聚氯乙烯絕緣和護套鋼帶鎧裝軟電纜

 六、 rvvp電纜用途

 1、用于野外線路、電器儀表、電訊廣播、防盜報警系統、樓宇對講系統、視頻監控系統、電子設備及自動化裝置等屏蔽線路中。

 2、適用于通信、音頻、廣播、音響系統、防盜報警系統、智能自動化系統、自動抄表系統、消防系統等需防干擾線路連接、安全的傳輸數據電纜。
