相對傳統的剛性礦物絕緣電纜，柔性礦物絕緣電纜是由銅絞線、礦物化合物絕緣、和礦物化合物護套所構成。其采用柔性結構，主要材料均采用無機材料，彌補了結構硬、易燃燒、有毒等缺陷，并且具有一些其他電纜不具有的優點，如：耐火、載流量大、耐沖擊電壓、耐機械損傷、無鹵無毒、防爆、防水、耐腐蝕、壽命長、安全、耐過載、耐高溫、成本低等特點。

 BBTRZ電纜又稱柔性礦物絕緣防火電纜，指在950攝氏度火焰高溫環境下，通過1KV電壓能180分鐘內保持正常通電不被擊穿，是BTTZ礦物絕緣電纜改良型號，繼承了BTTZ剛性礦物絕緣電纜的防火、防爆、耐溫、載流量大等特性外，還不易吸潮絕緣性能更穩定，可多芯、定長生產，結構柔性，便于彎曲，無需專用電纜終端接頭和中間接頭，適用于各種敷設方式，可按常規電纜敷設。

 一、BBTRZ柔性礦物絕緣電纜結構

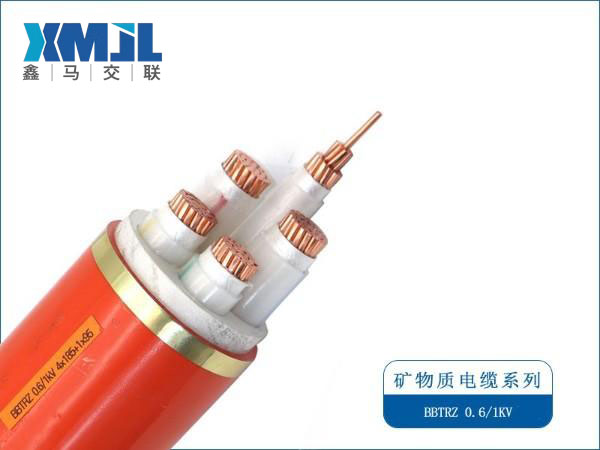

 主要由：多股銅芯絞合導體、云母帶礦物絕緣體、礦物質隔火層、防腐蝕外套等組成。是一種陶瓷化聚烯烴絕緣防火電纜，可根據需求研發的新型耐火溫度最高可達1500℃的防火電纜。

 耐火性能：1kV 950℃ 180min

 1、電纜導體：由多股銅絲交合而成，具有良好的彎曲特性。

 2、絕緣層：采用陶瓷云母帶+陶瓷聚烯烴絕緣的礦物質絕緣材料，耐溫可到1000℃以上。

 3、防水隔離層：采用聚乙烯隔離材質。

 4、礦物質填充層：采用具有防火、耐火、耐高溫、隔溫、隔熱等優點的無機礦物質隔氧層防火材料。

 5、外護套：采用低煙無毒或更好更高的塑型材質，有良好的防腐蝕特性，可根據要求選擇不用型號的材料(可選)。

 二、主要功能

 一般的電線電纜由于絕緣使用的都是有機高分子材料，因此在火焰條件下極易碳化從而失去絕緣作用。而柔性礦物絕緣防火電纜(BBTRZ)主要材料由礦物化合物組成，它本身不會引起火災，不可能燃燒或助燃。并且這些材料一般都具有1500℃以上的較高熔點，因此防火電纜即使用于火焰條件下也能發揮正常的輸電功能，是一種真正意義上的防火電纜。并能通過BS6387 C、W、Z試驗。

 適用標準及指標差異對比

 本產品執行本公司企業標準Q/HYGK003-2014《柔性礦物質防火電纜》。GB/T12706.1《額定電壓1kV（Um=1.2kV）至35kV（Um=40.5kV）擠包絕緣電力電纜及附件》第一部分：額定電壓1kV（Um=1.2kV）到3kV（Um=3.6kV）電纜》GB/T17651《電纜或光纜在特定條件下燃燒的煙密度測定》、GB/T18380《電纜和光纜現在火焰條件下的燃燒試驗》以及BS6387《在火焰條件下電纜保持電纜完整性的性能要求》。

 三、BBTRZ柔性礦物絕緣電纜性能特點：

 1，電性能

 載流量大：在同等條件下BBTRZ電纜的載流量更大，其導體工作溫度90℃的額定載流量，基本相當于BTTZ電纜工作溫度125℃時的載流量水平，遠高于其他電纜。

 耐電壓等級高：BBTRZ電纜遵循國標GB/T12706標準，耐高壓等級1000v，而BTTZ電纜遵循國標GB/T13033標準，耐電壓等級750v，對沖擊電壓(常規電壓的4-6倍)的耐受性較差，嚴重影響到使用壽命。

 2，安全性

 材料絕緣性好，BBTRZ電纜采用無機非金屬材料做絕緣與護套，具有多層絕緣保護結構，防火的同時更兼防水性，因而絕緣性能優異。

 線路可靠性高。BBTRZ電纜多芯結構最大截面可以做到300mm2，且可以連續大長度定制(理論上可以無限長)，無需中間接頭，因而電纜的整體性較好，且克服了單根單芯的缺陷。接地更安全。BBTRZ電纜采用專門的接地線，減少了安全隱患。

 由于電纜的絕緣，護套均是無機化合物材料，沒有通常的PVC材料。因此即使在火災條件下，也無酸性氣體發散。

 3，節能性

 BBTRZ電纜因無機非金屬的絕緣與護套結構，只有三根主線對接地線的微小容性電流，其值在幾至十幾毫安水平，基本可以忽略不計。

 無功損耗小。BBTRZ電纜載流值大、導線熱量低，多芯大截面結構完全抵消電磁效應。因為熱場、磁場等無功損耗遠低于BTTZ等產品。

 4，易施工性

 BBTRZ電纜柔性，最小彎曲半徑為6D,基本上與普通電纜敷設工藝相同，因而施工非常簡便、有效、可靠，同時BBTRZ電纜可以與普通電纜同槽敷設，節省空間、易于維護，適合各種敷設方式。

 四、BBTRZ柔性礦物絕緣電纜用途：

 BBTRZ柔性礦物絕緣防火電纜具有保護生命、物資、信息安全的重要作用，應用于主干線路、消防線路、逃生救援系統，如應急照明、火災監測、報警系統、電梯系統、排煙系統，以及控制線路等。

 工業領域：煤炭采掘、煤炭化工、石油化工、冶金工業、船舶工業、航空航天、電力工業、軍事系統。

 基礎設施：機場航站樓、車站、樞紐中心、港口、地鐵系統、橋梁、隧道。

 防火、防爆、高溫場所：石油庫及加油站、天然氣輸送及壓縮站、園林景觀、名勝古跡、木結構建筑。

 公共建筑：高層建筑、地下建筑、賓館飯店、醫院、學校、百貨商場、物流倉庫、金融機構、郵電中心、電力控制室、變電房、博物館、紀念館等歷史性建筑。
